O elevador automotivo levanta o veículo por motor elétrico com fusos (eletromecânico) ou por pistões com fluido sob pressão (hidráulico). Nos dois sistemas, travas de segurança mantêm o carro suspenso de forma estável durante todo o serviço.
Entender como funciona um elevador automotivo parece algo óbvio, afinal, a máquina só faz a elevação de veículo, certo?
Na prática, essa é a movimentação de um elevador mesmo.
Mas a forma como isso acontece e como cada elevador se comporta será nosso objeto de estudo neste conteúdo.
Siga com a gente para entender como o equipamento utiliza a energia elétrica e os princípios da hidráulica para desempenhar sua função e como funcionam os principais tipos de elevador automotivo.
Aproveite e veja também onde esses modelos são mais utilizados e algumas dicas para escolher o melhor elevador para sua oficina!
O que é um elevador automotivo e para que serve?
O elevador automotivo é um equipamento muito utilizado em oficinas, auto centers e concessionárias para elevar veículos de forma segura e estável.
Em termos técnicos, trata-se de um sistema de elevação de veículos que pode operar por meio de mecanismos hidráulicos, eletromecânicos ou pneumáticos.
Ao fazer o movimento de elevação, o elevador permite que os mecânicos possam acessar com facilidade a parte inferior do carro para executar serviços com conforto, ergonomia e segurança.
O uso dos elevadores é bastante amplo.
O equipamento pode ser usado para tarefas simples, como uma troca de óleo, e serviços mais complexos, como reparos no sistema de freios ou na suspensão.
Vale mencionar que a capacidade média de carga varia conforme o tipo.
Mas, em geral, os elevadores suportam entre 1 e 5 toneladas, sendo capaz de suportar o peso de carros de todos os tamanhos, desde os hatches pequenos até grandes caminhonetes.
Como funciona um elevador automotivo?
Para escolher o modelo ideal, é importante entender como funciona um elevador automotivo.
Embora o princípio básico seja o mesmo, cada tipo utiliza mecanismos diferentes para realizar a tarefa.
Veja mais a seguir.
Funcionamento do elevador eletromecânico
O elevador eletromecânico é acionado por um motor elétrico que capta a energia elétrica e transforma em energia cinética, ou seja, em movimento.
O motor transmite a rotação para os fusos e porcas de elevação. Em alguns modelos, são usados correntes e correias para desempenhar o movimento.
Em um tom um pouco mais técnico, podemos dizer que os componentes convertem o movimento rotativo do motor em movimento linear, levantando ou abaixando o veículo de forma sincronizada entre as colunas.
Para que essa movimentação ocorra dentro do padrão esperado pelo fabricante, o segredo está na lubrificação. Existem dois tipos principais:
- Lubrificação manual: exige aplicação periódica de graxa ou óleo;
- Lubrificação automática: sem a necessidade de aplicação constante de graxa ou óleo.
A principal vantagem do elevador automotivo eletromecânico é a precisão do movimento e a resposta imediata ao comando.
Por outro lado, requer manutenção periódica (inspeção dos fusos, ajuste das porcas e troca de graxa).
Funcionamento do elevador hidráulico
Ver transcrição do vídeo

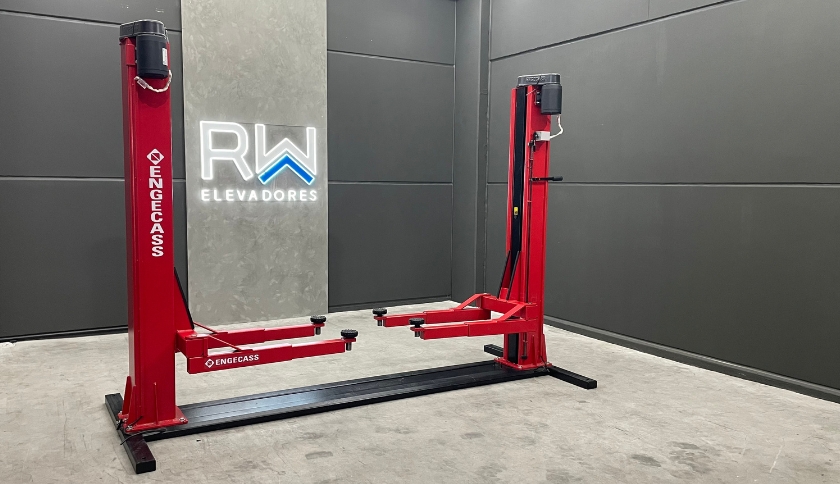

Fala pessoal, tudo certo? Hoje a gente vai te mostrar como é fácil montar o elevador 2600 da Engecass, um modelo versátil, indicado para carros de passeio e SUVs pequenos. Se você acabou de receber o seu equipamento, fica tranquilo: entre 10 a 20 minutos o seu elevador já está de pé, praticamente pronto.
Bora para o passo a passo?
Passo 1: a desembalagem. Primeiro a gente vai desembalar o elevador, e aqui vai uma dica: se puder contar com a ajuda de um colega ou amigo, melhor ainda. As peças têm peso e volume, então duas pessoas ou mais vão tornar tudo mais fácil e seguro. Vai separando cada parte e deixando próximo de onde vai ser instalado.
Passo 2: posicionar a base. Agora é hora de posicionar a base no local onde o elevador vai ficar fixado. Nesse caso, o cliente optou por fazer a chumbagem antes da montagem, usando parabolts, que são esses parafusos expansivos ideais para esse tipo de fixação. Mas você pode optar por chumbar depois também. As duas formas funcionam, vai do que for mais prático para você. O importante é sempre chumbar para garantir a segurança.
Passo 3: encaixar as colunas e posicionar a corrente. Com a base no lugar, vamos encaixar as colunas e já aproveitar para passar a corrente, encaixada no pé de cada uma delas. Elas são bem grandes, então, mais uma vez, se puder, conte com ajuda. É só encaixar uma em cada extremidade da base, mantendo tudo bem alinhado. Agora, com as colunas encaixadas, você posiciona a corrente. Ela vai na base e é responsável pela sincronização da subida dos braços. Encaixe com calma, confira e ajuste a tensão da corrente no esticador. Esse passo é simples, mas a corrente precisa ficar bem esticada e sem folga.
Passo 4: encaixar os braços. Para finalizar a montagem, vamos encaixar os braços. Eles são encaixados nos carrinhos e são responsáveis pela distribuição do peso do veículo e pela estabilização na subida e descida. Coloca cada um com atenção e confere se eles ficaram bem encaixados.
Antes de ligar o equipamento, vão aí algumas dicas importantes. Lubrifique o elevador com graxa ou óleo, de acordo com o modelo que você comprou. Lembre de garantir os parabolts para fazer a fixação da base. A ligação elétrica também é simples e vem tudo explicado no manual. Só lembre de conferir sempre a tensão do motor e da sua oficina. Se você tem conhecimento básico, consegue fazer sozinho, mas, se preferir, vale a pena chamar um eletricista. E vale lembrar também que a instalação correta, conforme as normas do fabricante, é indispensável para o bom funcionamento do equipamento.
Simples, não é mesmo? O elevador 2600 da Engecass, assim como toda a linha da marca, é feito com tecnologia de referência no primeiro mundo, e isso já dá para perceber na montagem: prática, rápida e sem complicação.
Se pintar qualquer dúvida, o time da RW Elevadores está sempre aqui para te ajudar.
O elevador hidráulico utiliza a pressão do óleo hidráulico para gerar a força necessária para a elevação.
A bomba hidráulica pressuriza o fluido, que movimenta o pistão dentro do cilindro, empurrando o veículo para cima.
Essa “mágica” foi descrita no princípio de Pascal, que é ponto fundamental da hidrostática, que é uma das áreas de estudo da física.
Mas como esse movimento acontece na hora da descida?
Para abaixar o veículo, as válvulas de alívio liberam o fluido e a força gravitacional faz o carro descer lentamente, tudo com total controle.
O elevador hidráulico é conhecido justamente pela suavidade na operação, algo ligado à forma de funcionamento.
Também é um equipamento com baixa necessidade de manutenção, já que apresenta menos peças móveis em comparação ao eletromecânico.
Além disso, os modelos modernos contam com travas automáticas, que são ativadas quando o equipamento atinge a altura determinada, o que garante ainda mais segurança para o operador.
Outro destaque é a economia de energia elétrica. O sistema hidráulico só consome eletricidade para acionar a bomba na elevação.
Funcionamento do elevador pantográfico

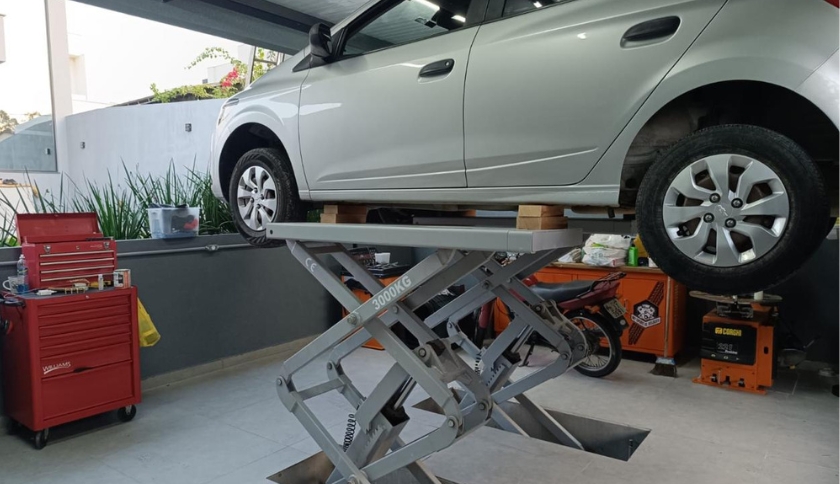

O elevador pantográfico tem uma estrutura em forma de tesoura, que distribui o peso de maneira uniforme sobre a estrutura na hora de fazer a elevação.
O design da máquina foi desenvolvido não por estética, mas sim para gerar um movimento estável e silencioso.
Dentro da família dos elevadores pantográficos, existem dois modelos principais:
- Elevador pantográfico de embutir: é instalado no piso, sendo ideal para oficinas que priorizam espaço e estética;
- Elevador pantográfico de sobrepor: fica sobre o solo e é mais fácil de instalar.
O sistema de elevação dos elevadores pantográficos pode ser hidráulico ou eletromecânico.
Em ambos os casos, o modelo é reconhecido pela otimização de espaço e pela versatilidade, já que permite fácil acesso à parte inferior do veículo sem a necessidade de colunas laterais.
Funcionamento do elevador de 4 colunas
O elevador de 4 colunas é um dos modelos mais robustos devido às plataformas horizontais que são fixadas em 4 colunas verticais.
O movimento de elevação desse modelo é feito por cabos de aço e cilindros hidráulicos, que entram em ação a cada nível de subida.
Além disso, existem as travas mecânicas automáticas que dão ainda mais segurança na hora de executar os movimentos.
O elevador de 4 colunas é a melhor pedida para oficinas que lidam com veículos grandes, como vans, caminhonetes e SUVs.
Ou seja, sua principal vantagem está na capacidade de carga elevada e na estabilidade oferecida na hora de elevar veículos mais pesados para realizar serviços como inspeções e alinhamento.
Funcionamento do elevador de 4 toneladas
Quando falamos em elevador de 4 toneladas, o foco não é um modelo específico, mas sim a capacidade de carga.
Por isso, é comum encontrar versões hidráulicas, pantográficas e de quatro colunas.
Contudo, todos apresentam uma construção reforçada, com colunas, pistões e plataformas dimensionados para uso intenso em veículos mais pesados.
Esse é um dos tipos de elevador mais encontrados em auto centers e concessionárias que atendem veículos de diferentes portes, incluindo SUVs, vans e utilitários.
Funcionamento do elevador Pórtico
O elevador pórtico tem um design diferenciado, com uma estrutura que apresenta uma barra superior que conecta as colunas e abriga o sistema hidráulico (ou seja, é um elevador hidráulico).
O modelo tem braços de apoio mais baixos, que alcançam os pontos de sustentação de veículos um pouco mais rebaixados, tudo sem causar danos à carroceria.
Outra grande vantagem é o acesso livre à parte inferior do veículo, que facilita reparos, trocas de escapamento e inspeções.
O elevador pórtico é bastante versátil, atendendo carros esportivos, SUVs e utilitários com a mesma eficiência e ainda otimiza o espaço na oficina.
Funcionamento do elevador tipo Gangorra
O elevador tipo gangorra é o mais compacto e prático da categoria. Ele apresenta baixo perfil, que permite elevar apenas uma parte do veículo.
É por isso que o nome é gangorra: a elevação é feita ou no eixo dianteiro ou no traseiro. Mas em ambos os casos, o movimento é rápido e seguro.
O modelo é figurinha carimbada em estéticas automotivas, oficinas de serviços rápidos e auto centers que fazem trocas de pneus.
Em termos de elevação, é comum encontrar elevadores gangorra dos tipos hidráulico e eletromecânico.
Principais componentes do elevador automotivo
Seja qual for o modelo ou sistema de funcionamento, todo elevador automotivo é formado por um conjunto de peças que trabalham na elevação dos veículos.
Veja os principais componentes e suas funções:
- Colunas: a estrutura principal do elevador. Sustentam o peso e abrigam os sistemas de elevação;
- Braços de apoio: fixam o veículo nos pontos de sustentação do chassi. Podem ser telescópicos ou articulados, e são ajustáveis conforme o tamanho do carro;
- Travas de segurança: dispositivos que impedem a descida acidental;
- Motor elétrico: responsável por gerar a força que aciona o sistema de fusos no elevador eletromecânico ou a bomba dos modelos hidráulicos;
- Comando elétrico: é o painel de operação que controla subida, descida e travamento;
- Pistões hidráulicos: transformam a pressão do óleo em movimento linear para levantar o veículo;
- Fusos e porcas: presentes nos elevadores eletromecânicos. São peças que fazem o movimento de subida e descida a partir da rotação do motor;
- Cabos e correntes de sincronização: garantem que a elevação seja uniforme, o que é essencial para a segurança do operador e do veículo.
Confira também: Como usar elevador automotivo para carros elétricos e híbridos
Tipos de elevadores automotivos e suas aplicações
A escolha do elevador vai depender da forma como você pretende utilizá-lo. Ou seja, tem relação direta com os serviços oferecidos no seu estabelecimento.
Na tabela abaixo, compilamos as principais características e algumas das formas de uso mais comum dos tipos de elevador automotivo, confira!
| Tipo de Elevador | Principais Características | Aplicações Mais Comuns |
| Eletromecânico | Acionado por motor elétrico. Exige lubrificação periódica | Oficinas que precisam de robustez, durabilidade e bom custo-benefício. Ideal para veículos leves e médios, pode ser usado em diversos serviços, mas isso depende do modelo |
| Hidráulico | Usa óleo pressurizado e pistões para a movimentação | Oficinas que valorizam baixo consumo energético e querem reduzir custo com manutenção. Pode ser usado em todo tipo de serviço, tudo depende do modelo |
| Pantográfico | Estrutura em tesoura, com elevação uniforme. Pode ser de embutir ou sobrepor | Muito usado em serviços de alinhamento, balanceamento e estética automotiva. Excelente para otimizar o espaço |
| 4 Colunas | Plataformas horizontais apoiadas em quatro colunas | Indicado para lidar com veículos grandes, vans e caminhonetes longas. Muito usado para alinhamento e inspeção |
| 4 Toneladas | Capacidade reforçada, estrutura mais robusta. Pode ser hidráulico, pantográfico ou 4 colunas. | Auto centers e concessionárias que atendem SUVs e utilitários. Oferecem muita segurança e durabilidade |
| Pórtico | Estrutura com barra superior e braços baixos. Normalmente hidráulico. | Ideal para veículos esportivos e rebaixados por facilitar o acesso livre. Tem baixo custo de manutenção |
| Gangorra | Equipamento compacto e de baixo perfil. Pode ser hidráulico ou eletromecânico. | Excelente para serviços rápidos e trocas de pneus, com foco em agilidade e ergonomia do opeardor |
Fatores técnicos e cuidados de manutenção
Mesmo os melhores elevadores automotivos precisam de atenção e manutenção de vez em quando.
O que vai garantir segurança, precisão e uma longa vida útil para seu equipamento é a manutenção preventiva, ou seja, aquela que foca em manter o equipamento sem em ordem para evitar quebras e imprevistos.
Alguns procedimentos básicos são:
- Lubrificação nos modelos eletromecânicos;
- Inspeção do óleo hidráulico (tanto no nível quanto na pureza);
- Busca de vazamento de fluído hidráulico;
- Calibração e regulagem periódica de braços e travas;
- Inspeção em cabos, correntes, fusos e pistões;
- Inspeção e manutenção da bomba hidráulica ou motor elétrico.
Porém, para fazer essa vistoria é preciso ter técnica. Não basta dar “só uma olhadinha aqui e outra ali”.
O ideal é chamar profissionais especializados ou a assistência técnica fornecida (ou recomendada) pelo fabricante.
Isso tudo é essencial para seguir os parâmetros da NR-12, que é uma norma técnica do Ministério do Trabalho que aborda justamente as medidas de segurança nos equipamentos da oficina.
Desrespeitar os critérios da NR-12 pode gerar multas, suspensões, processos trabalhistas e – o pior de tudo – acidentes com sua equipe.
Evite esses problemas e nunca improvise na hora de fazer a manutenção do seu elevador automotivo.
Saber como cuidar do elevador automotivo é essencial para ter um equipamento duradouro e, consequentemente, que traz rentabilidade para o seu negócio.
Como escolher o tipo certo para sua oficina?
Não basta saber como funciona o elevador automotivo. É preciso ter noção sobre os fatores que irão pautar sua escolha.
Para não errar, comece avaliando quais veículos você atende, qual é o tamanho do espaço disponível para o equipamento e qual é a frequência de uso.
Tudo isso impacta sua decisão de alguma forma.
Quem atende veículos grandes vai precisar de modelos mais reforçados. Quem tem pouco espaço necessita de versões de menor porte (como os elevadores pantográficos).
E quem usa muito o elevador vai se dar melhor com um sistema de lubrificação automática e estrutura reforçada.
Viu como os detalhes e a reflexão fazem a diferença na escolha?
Não se esqueça também de outro ponto fundamental: a energia elétrica. Se você tem altos gastos, a versão hidráulica é a melhor pedida.
Além do consumo, fique atento à compatibilidade com a rede elétrica. A depender da estrutura da sua oficina, é preciso usar uma versão monofásica ou trifásica.
Se ainda restar dúvidas sobre qual modelo se encaixa melhor na sua rotina, conte com o apoio de quem entende do assunto!
